El conector 12V-2x6: qué cambió y cómo evitar que se funda

El único cable que lleva hasta 600 vatios a una tarjeta gráfica ya se ha rediseñado una vez, y las dos versiones se parecen lo bastante como para confundirlas. Esto es lo que cambió, qué tarjetas lo necesitan y la costumbre que explica la mayoría de los fallos.

El conector, en un párrafo

Tiene dieciséis contactos: doce que llevan corriente y cuatro pines pequeños de detección que le dicen a la tarjeta cuánto puede entregar de verdad la fuente. Esos cuatro son la parte ingeniosa. Antes de consumir nada, la tarjeta los lee, sabe si está conectada a una fuente de 150, 300, 450 o 600 W y se limita en consecuencia. El sistema anterior —dos, tres, a veces cuatro conectores de 8 pines— no tenía esa conversación. Suponía 150 W por conector y confiaba.

La primera versión se llamó 12VHPWR y llegó con la especificación ATX 3.0. La actual es 12V-2x6, de ATX 3.1 y PCIe 5.1. La clavija del extremo del cable es físicamente la misma; lo que cambió es el zócalo de la tarjeta.

Qué falló de verdad y qué arregló la revisión

A finales de 2022 varios dueños de una RTX 4090 encontraron el conector fundido en el lado de la tarjeta. Las investigaciones posteriores —laboratorios independientes y el propio organismo de estándares— llegaron al mismo mecanismo en la gran mayoría de los casos: la clavija no estaba metida del todo. Empújala hasta que haga clic y no pasa nada. Déjala uno o dos milímetros fuera, algo fácil detrás de un panel lateral estrecho con un cable rígido, y la corriente se concentra en los contactos que todavía tocan. Seiscientos vatios por un contacto parcial son una resistencia de calefacción.

12V-2x6 ataca eso directamente, con geometría y no con una etiqueta de advertencia. Los cuatro pines de detección se acortaron y los doce terminales de potencia se alargaron. Una clavija mal encajada deja ahora de tocar los pines de detección antes de perder buen contacto en los de potencia, así que la tarjeta lee «ninguna capacidad señalada» y se limita a un hilo de corriente en lugar de tirar de toda la carga por una unión defectuosa. El fallo típico pasó a ser una tarjeta que no rinde, no un cable que se funde.

Conviene decirlo claro: la revisión no convirtió un conector peligroso en seguro. Hizo detectable el fallo principal de un conector mal insertado. Encajar la clavija del todo sigue siendo todo el trabajo.

Qué tarjetas lo usan

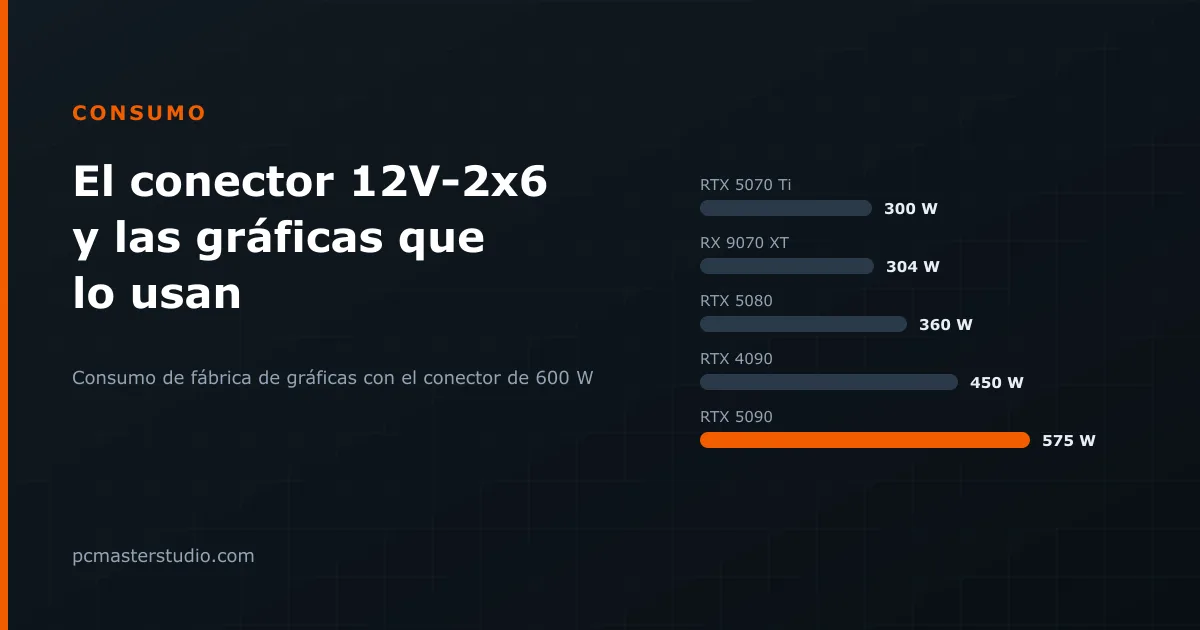

Como regla general, el conector aparece en tarjetas que consumen unos 300 W o más, que es el umbral con el que lo marca nuestra calculadora de fuente de alimentación. Va por consumo y no por una lista de modelos, así que una tarjeta que salga el mes que viene queda clasificada sin que nadie actualice nada. De nuestro catálogo:

Fíjate dónde queda la RTX 5090. Con 575 W está a 25 W de lo que el conector puede llevar, y los picos transitorios suben bastante por encima de esa cifra. Es la tarjeta en la que ninguno de los consejos siguientes es opcional.

Cuatro cosas que hay que hacer bien

Usa el cable que vino con la fuente

Una fuente ATX 3.1 moderna trae un cable 12V-2x6 nativo cableado para su propia distribución de conectores. Los cables modulares no son intercambiables entre marcas aunque las clavijas encajen: el patillaje cambia, y un cable que no corresponde puede provocar un cortocircuito. Si cambiaste la fuente y conservaste los cables viejos, este es el primer error que hay que descartar.

Mejor el cable nativo que el adaptador

Muchas tarjetas incluyen un adaptador que se abre en tres o cuatro conectores de 8 pines, para quien tiene una fuente anterior al estándar. Funciona, y añade uniones en el camino de más corriente de todo el equipo. Si la fuente trae el conector nativo, úsalo.

Empuja hasta el clic y luego mira

El cierre se oye, y la clavija debe quedar a ras del zócalo sin ningún borde de plástico a la vista. Hazlo antes de guiar el cable, no después.

Deja que el cable doble con margen

La especificación pide unos 35 mm de cable recto antes de cualquier curva. Un panel lateral que empuja la clavija de lado es la versión cotidiana de «no encajado del todo»: se metió bien y luego se hizo palanca. Las cajas con poco espacio en la cámara trasera y los adaptadores de 90 grados merecen una segunda mirada.

¿Necesitas una fuente nueva?

No necesariamente. Una tarjeta con este conector funciona con una fuente más antigua a través del adaptador incluido, siempre que la fuente tenga los vatios y suficientes líneas PCIe separadas para alimentarla. Lo que ganas con una unidad ATX 3.1 es el cable nativo, la conversación de los pines de detección y un margen especificado para los picos de microsegundos que producen las tarjetas modernas. Ese es el argumento de verdad, porque esos picos son los que hacen que una fuente de potencia suficiente se apague en mitad de una partida.

Para tener una cifra en lugar de una regla general, la calculadora de fuente de alimentación dimensiona la unidad a partir de tu tarjeta y tu procesador reales y te dice si la pareja necesita este conector. La página de metodología explica el margen que aplica y por qué.
